｜標準型超音波モーター｜ロータリーエンコーダー内蔵型｜アナログ電圧制御用アダプター｜
- ロータリーエンコーダー内臓超音波モータと組み合わせて精度の高い位置制御が可能
- ロータリーエンコーダー(1000パルス/1回転) 使用時 1回転/4000=0.09°の位置精度を確保
 |
 |
電源：DC12V 消費電流：MAX 3A 重量：550g
[ 速度制御範囲 ]
| モータ型式 | USR-60E | USR-45E | USR-30E |
| 組合せ制御部型式 | DCONT-3-60 | DCONT-3-45 | DCONT-3-30 |
| モータ速度範囲 制御パルス速度 |
10〜100RPM 0.7K〜6.7Kpps |
40〜150RPM 2.7K〜10Kpps |
40〜260RPM 2.7K〜17.3Kpps |

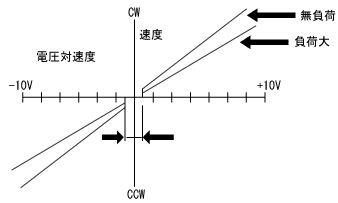

制御入力電圧と速度はリニアーに変化しません。
不感帯の幅は内部の半固定抵抗で調整できます。
なおヒステリス特性があり標準では約±300ｍＶ以上にて起動、
約±170ｍＶ以下で停止に設定しています。
入力インピーダンス5ＫΩ ±10Ｖ以上は入力しないでください。
CW-CCW切替時約20msのインターバルが有ります。
 標準型 (277KB) |
パルス制御型(220KB) |
アナログ制御型(160KB) |
※寸法図をご覧になるには、Adobe Acrobat Readerが必要です。 |
||
