超音波モーター -取扱商品-

｜標準型超音波モーター｜ロータリーエンコーダー内蔵型｜アナログ電圧制御用アダプター｜

標準型超音波モーター

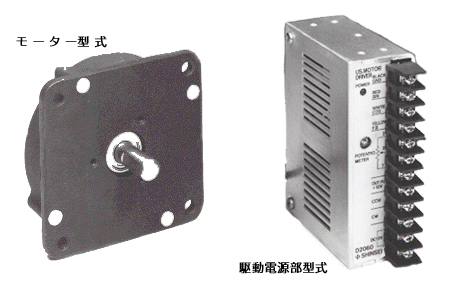

モーター型式 USR-60-S1 USR-45-S1 USR-30-S1
モーター部仕様 駆動周波数 KHz 40 43 42
駆動電圧 Vrms 100〜130
定格トルク Kgcm 3.2 1.2 0.3
定格出力 W 3 1.5 0.7
定格回転数 rpm 90 130 230
保持トルク Kgcm 3.2以上 1.2以上 0.3以上
回転方向 - CW,CCW
耐久時間 Hrs 1000以上
使用温度範囲 ℃ -10〜+50
許容温度上昇 ℃ ケース表面温度にて55℃以下
重量(リード線除く) g 240 69 33
リード線長 mm 1,000 1,000(中間コネクター接続)
駆動電源部型式 D2060 D2045 D2030
駆動電源部仕様 入力電圧 V DC12±0.5
消費電流 A以下 2.5 1.5 1.0
内部ヒューズ A 3 2 1.5
出力電圧 Vrms 100〜130 Sin,Cos2相
発振周波数 KHz 40 43 42
無負荷可変速範囲 rpm 50〜100 80〜150 130〜250
速度設定ボリューム - B10KΩ0.1W （付属しません）
速度設定外部電圧 - DC 0〜1.6V
可変速方式 - 周波数制御方式
周波数制御方式 - 振幅制御及び位相制御
起動停止操作 - 有接点無接点ともに使用可
起動応答性 mSec 約20 約40 約50
停止応答性 - 1mSec以下
絶　縁　抵　抗 - 10MΩ以上 モータ接続せず筐体と各端子間
絶縁耐圧 - 1KV AC モータ接続せず筐体と各端子間
保存温度 - -20℃ 〜 +80℃
使用温度 - -10℃ 〜 +55℃
重量 g 約240

ページトップへ

超音波モータドライバー外形寸法図

pdf標準型　(277KB) pdfパルス制御型(220KB) pdfアナログ制御型(160KB)
※寸法図をご覧になるには、Adobe Acrobat Readerが必要です。Get Acrobat Reader
